Metallbalg-Formmaschinen

Metallbälge sind in unserem täglichen Leben allgegenwärtig. Beispiele für Einsatzmärkte finden sich in:

Luft- und Raumfahrt
Brauereien und Destillerien
Chemische und petrochemische Verfahrenstechnik
Bauwesen und Gebäudetechnik
Kryotechnik
Wehrtechnik – Luft
Wehrtechnik – Land
Wehrtechnik – See
Dieselmotoren im maritimen Bereich und Generatoraggregate
Fernwärme und Fernkälte
Rennfahrzeuge
Lebensmittelverarbeitungs- und Verpackungsmaschinen
Fusionsenergieforschung
Wärmetauscher
Heizung, Lüftung, Klimatisierung (HLK)
Forschung zur Wasserstoffenergie
Messtechnik/Instrumentierung
Flüssigerdgas (LNG) und Leitungs-/Pipelineerdgas (PNG)
Lokomotiven und Bahninfrastruktur
Medizin, Pharma und Gesundheitseinrichtungen
Bergbau und Mineralaufbereitung
Öl und Gas – Exploration und Förderung
Öl und Gas – Transport und Speicherung
Öl und Gas – Raffination und Distribution
Stromverteilung – Kabeltunnel
Stromerzeugung – kohle-, gas- und ölbefeuerte Kraftwerke
Stromerzeugung – Geothermie
Stromerzeugung – Kernenergie
Wissenschaftliche Forschungseinrichtungen
Abgaswäscher und Abgasreinigungssysteme
Schiffbau
Schiffsreparatur und Bergung
Raumfahrt und Kommunikation
Stahlherstellung, Gießereien, Metallurgie
Abwasserwirtschaft
Umweltmanagement
Wasseraufbereitungsanlagen
Entsalzungsanlagen
und viele weitere

Die H&T ProduktionsTechnologie GmbH baut die Maschinen hinter diesen Anwendungen.

Wir bieten mechanisches Umformen (Expan), Hydroformen/Innenhochdruckumformen (APMY, WSM) und Elastomer-Umformen (APME). Zusätzlich stehen Kalibrierverfahren zur Verfügung.

Elastomer-Auspressmaschine – APME

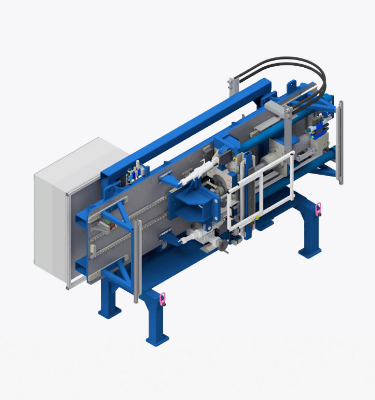

Die APME-Serie ist eine effektive Lösung zur Herstellung von Metallbälgen für Kompensatoren und eignet sich ideal für die Fertigung von Rohren in Klein- bis Mittelserien.

Elastomerformen erfordert wenig Invest in Werkzeuge und ist eine sichere und prozessstabile Variante der Herstellung von Metallbälgen in Rohren.

Vollständige Formgebung mittels elastomerischem Innendruck

Erreichen Sie die vollständige Wellenformgebung durch kraftvollen Elastomerinnendruck.

Manuelles Be- und Entladen

Manuelles Einsetzen und Entfernen von Hülsen/Bälgen für optimale Kontrolle.

Durchmesserspezifische Kassette

Systemanpassbare Kassetten, die auf spezifische Durchmesser zugeschnitten sind.

Ein-Schritt-Wellenformgebung

Erzeugen Sie den gesamten Metallbalg in einem nahtlosen Arbeitsgang.

Herstellung von ein- und mehrschichtigen Bälgen

Produzieren Sie sowohl ein- als auch mehrschichtige Bälge für vielfältige Anwendungen.

Endkonturierung mit speziellen Stütz-Kassetten

Spezialisierte Kassetten formen präzise Endkonturen.

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Flexible Möglichkeiten zur Herstellung von Bälgen mit geraden und wellenförmigen Segmenten.

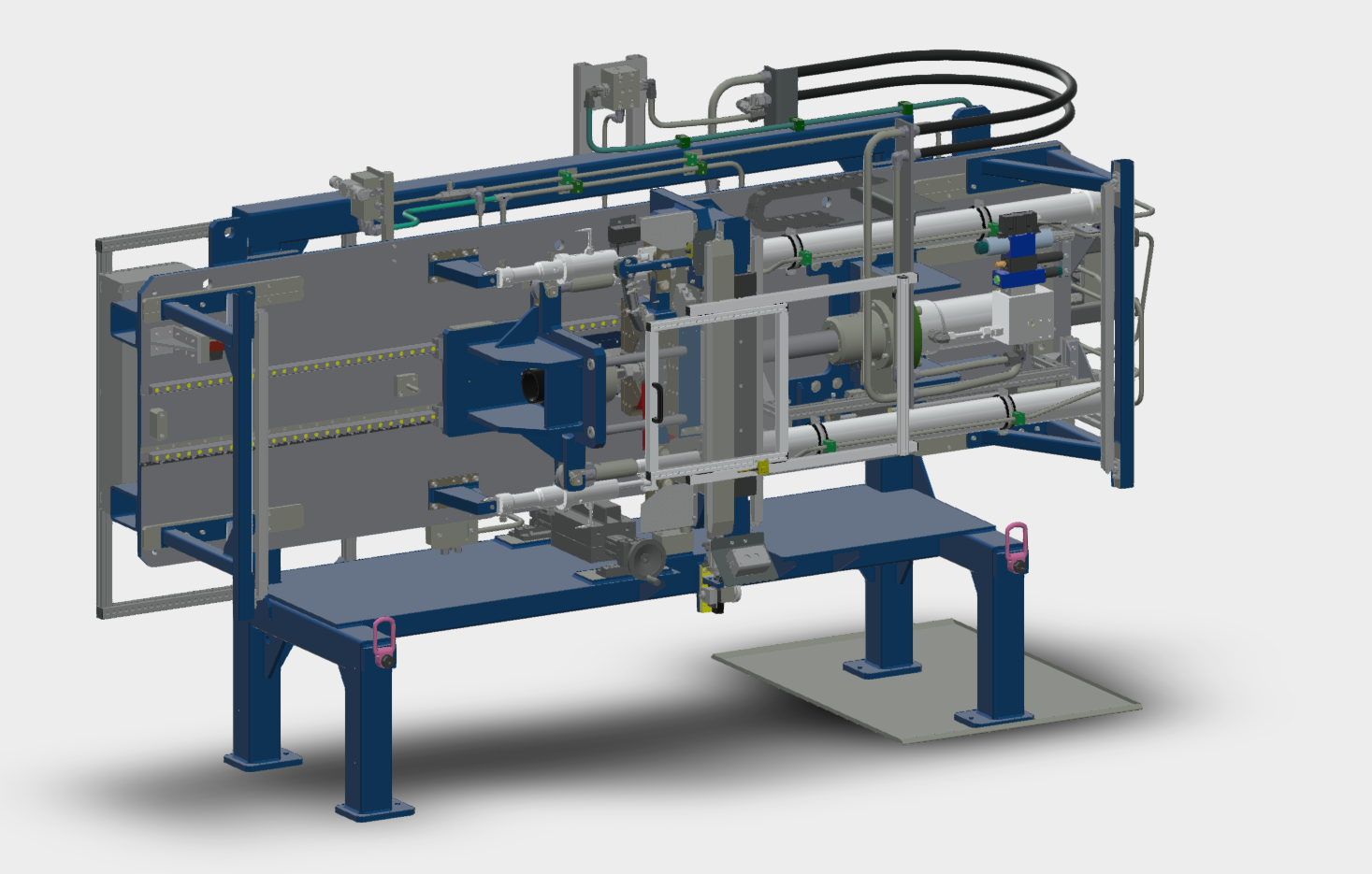

APME 100

APME 200

Produktbeispiel	APME 100	APME 250
Durchmesserbereich	40 – 150 mm	80 – 250 mm

Produktbeispiel	APME 100	APME 250
Durchmesserbereich	40 – 150 mm	80 – 250 mm

SWIPE

Mechanische Ausdehnungsmaschine – EXPAN

EXPAN Serienmaschinen bieten effiziente Lösungen für die Klein- und Mittelserienfertigung von Metallbälgen für Kompensatoren aus Rohrmaterial. Wir bieten fortschrittliche Maschinen, die speziell für die Formgebung einzelner Wellen in Metallbälgen mittels eines mechanischen Ausdehnungsverfahrens entwickelt wurden.

Einzelwellen-Formgebung

Präzises mechanisches Ausdehnen sorgt für gleichbleibende Ergebnisse bei jeder einzelnen Welle.

Kantenerkennungssensoren

Integrierte Sensoren erfassen die Balgkanten, wobei motorisch gesteuerte Tischhöhenanpassungen die Genauigkeit erhöhen.

Vermeidung von Druckspuren

Das Basiswerkzeug verfügt über eine rotierende Bewegung, um Druckspuren an den Bälgen zu vermeiden.

Robuste, verschweißte Stahlkonstruktion

Für hohe Stabilität konzipiert, sind unsere Maschinen für den Verbau über Gruben vorgesehen um eine höchstmögliche Ergonomie zu gewährleisten (optionale Plattformmontage verfügbar).

Flexible Wellenausprofilierung

Die nachfolgende Profilierung kann mit den Profiliermaschinen der PRM-Serie durchgeführt werden.

Schneller Werkzeugwechsel

Ein vereinfachter Werkzeugwechsel minimiert Ausfallzeiten.

Anpassbares Basiswerkzeug

Leicht anpassbar an verschiedene Durchmesserbereiche, mit hoher Formgebungsflexibilität dank austauschbarer Segmente.

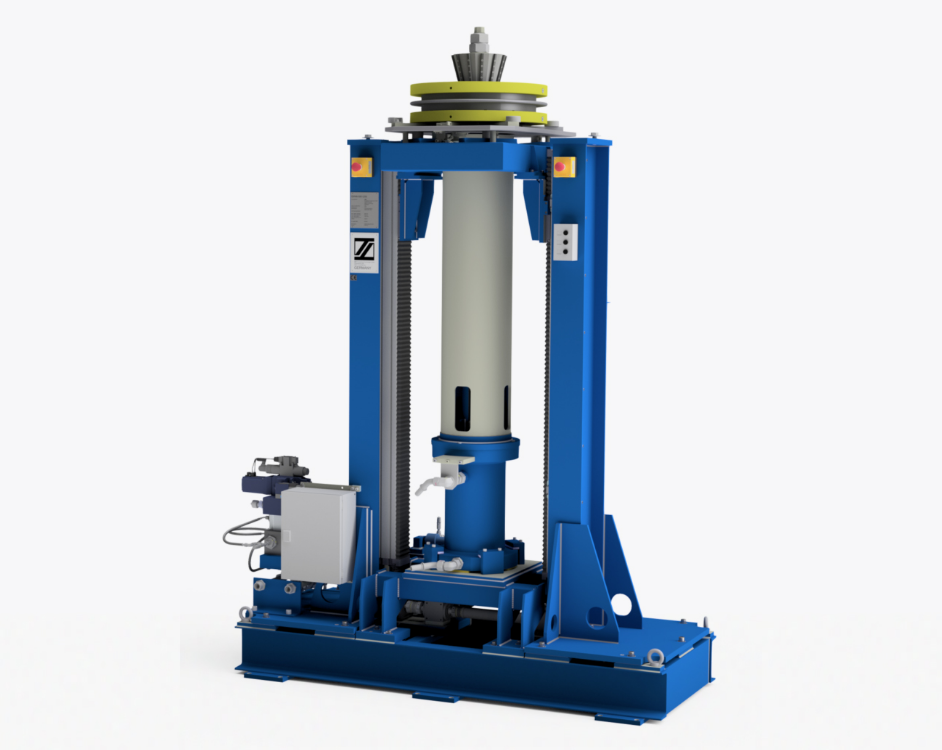

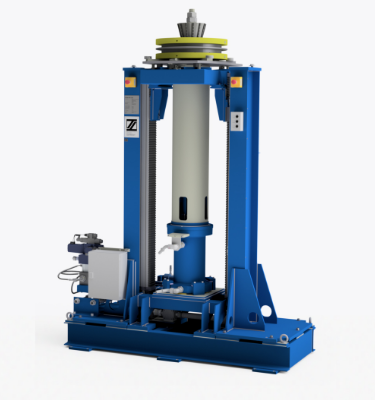

EXPAN 500

Produktbeispiel	EXPAN 500	EXPAN 1600	EXPAN 3000
Durchmesser	100– 500 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Zykluszeit pro Welle	ca. 30 – 45 s	ca. 30 – 45 s	ca. 45 – 90 s

Produktbeispiel	EXPAN 500	EXPAN 1600	EXPAN 3000
Durchmesser	100– 500 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Zykluszeit pro Welle	ca. 30 – 45 s	ca. 30 – 45 s	ca. 45 – 90 s

SWIPE

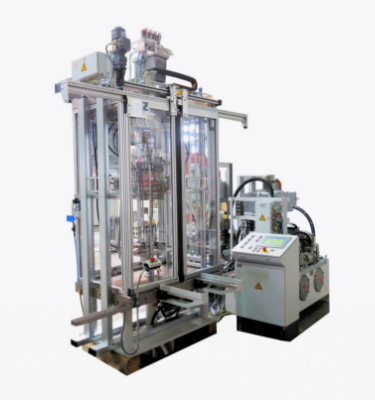

Hydraulische Ausdehnungsmaschinen für die Hochleistungsfertigung von Metallbälgen – APMY.

Die APMY-Serie liefert effiziente, hochleistungsfähige Lösungen für die Fertigung von Metallbälgen.

Vollständige Formgebung mittels hydraulischem Innendruck

Erreichen Sie die vollständige Wellenformgebung in einem Prozessschritt durch kraftvollen hydraulischen Druck.

Manuelles Be- und Entladen

Manuelles Einsetzen und Entfernen von Hülsen/Bälgen für optimale Kontrolle

Optionales automatisiertes Be- und Entladen

Automatisiertes Einsetzen und Entfernen von Hülsen/Bälgen für Werkerlose Fertigung und Kontrolle.

Durchmesserspezifische Kassette

System-anpassbare Kassetten, die auf spezifische Durchmesser zugeschnitten sind.

Ein-Schritt-Wellenformung

Erzeugen Sie den gesamten Metallbalg in einem nahtlosen Arbeitsgang.

Fertigung von ein- und mehrschichtigen Bälgen

Produzieren Sie sowohl ein- als auch mehrschichtige Bälge für vielfältige Anwendungen.

Bis zu 30 Wellen pro Balg

Formen Sie effizient bis zu 30 Wellen in jedem Balg.

Endkonturierung mit speziellen Stütz-Kassetten

Spezialisierte Kassetten formen präzise Endkonturen.

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Flexible Möglichkeiten zur Herstellung von Bälgen mit geraden und wellenförmigen Segmenten.

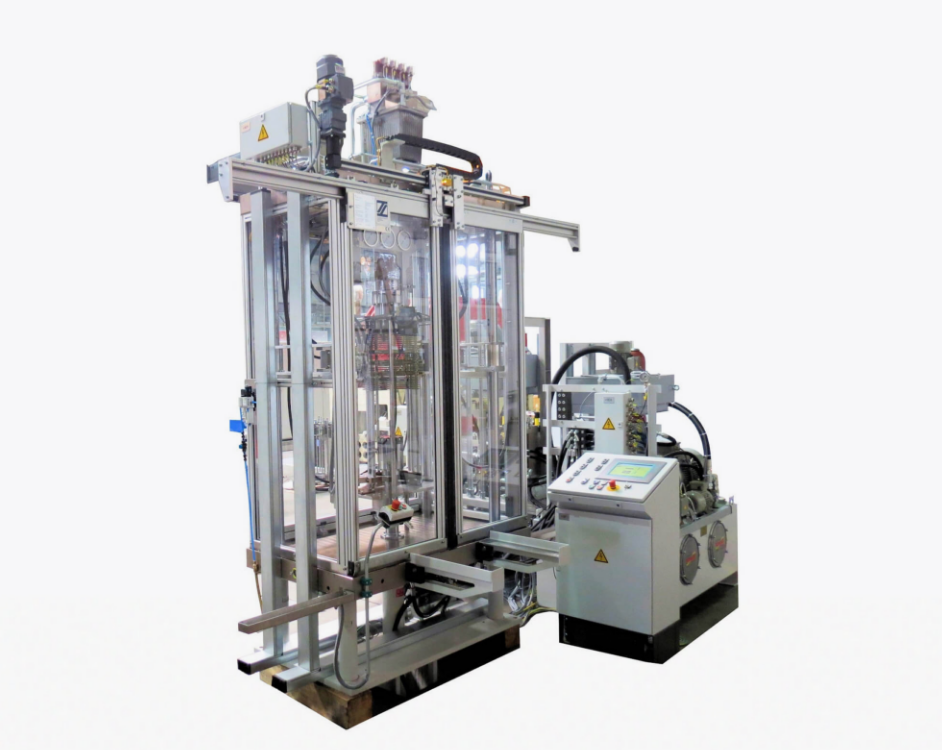

APMY 100

Produktbeispiel	APMY 100	APMY 100 S	APMY 250	APMY 400
Durchmesserbereich	40 – 100 mm	14 – 100 mm	80 – 250 mm	100 – 400 mm
Wandstärke	0,2 – 1,2 mm	0,2 – 3 mm	0,2 – 3 mm	0,2 – 3 mm
Innendruck	200 bar	to 500 bar	200 bar	200 bar
Max. Rohrlänge Eingang	up to 1000 mm	up to 1000mm	up to 1000mm	up to 1000mm

Produktbeispiel	APMY 100	APMY 100 S	APMY 250	APMY 400
Durchmesserbereich	40 – 100 mm	14 – 100 mm	80 – 250 mm	100 – 400 mm
Wandstärke	0,2 – 1,2 mm	0,2 – 3 mm	0,2 – 3 mm	0,2 – 3 mm
Innendruck	200 bar	to 500 bar	200 bar	200 bar
Max. Rohrlänge Eingang	up to 1000 mm	up to 1000mm	up to 1000mm	up to 1000mm

SWIPE

Profiliermaschine – PRM

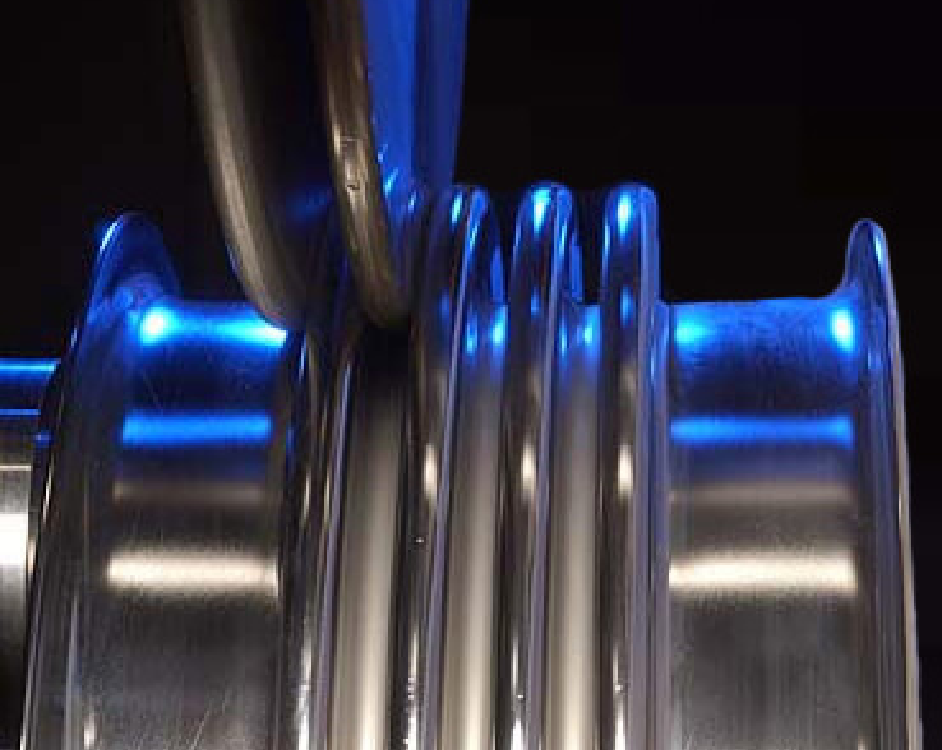

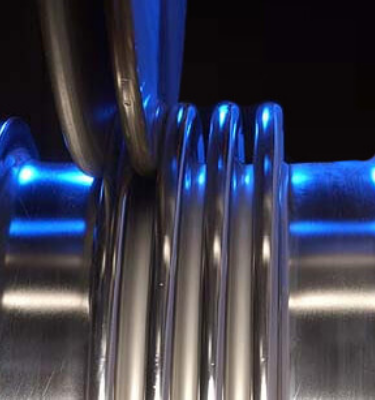

Die PRM-Profiliermaschinen bieten ein automatisiertes Verfahren, das höchste Präzision und Effizienz bei der Herstellung von Metallbälgen gewährleistet. Dank ihres flexiblen Designs ermöglichen diese Maschinen den unkomplizierten Austausch von Komponenten, wodurch Ausfallzeiten minimiert und die Wartung vereinfacht wird.

Ein wesentlicher Vorteil der PRM-Profiliermaschinen ist die axiale Zuführung der Profilwalzen während des Formvorgangs, die die Genauigkeit der Formgebung verbessert und einen gleichmäßigen Materialfluss sicherstellt. Darüber hinaus ermöglicht die verstellbare Balgunterstützung eine flexible Anpassung an verschiedene Balggrößen, was den Formvorgang für unterschiedliche Anwendungen optimiert.

Mit ihrer fortschrittlichen Automatisierung, benutzerfreundlichen Bedienung und adaptiven Konstruktion liefern die PRM-Profiliermaschinen zuverlässige Leistungen und hochwertige Ergebnisse – eine ideale Wahl für industrielle Formprozesse.

Sicherheit wird GROSS geschrieben – Flächenscanner für Zugänglichkeit und sichere Reduzierung der Geschwindigkeit.

Automatisierter Prozessablauf

Einfach austauschbare Werkzeuge

Servomotorische Axiale Verstellung der Profilwalzen während des Profilierprozesses möglich

Verstellbare Balgunterstützung

PRM 800

Produktbeispiel	PRM 800	PRM 1600	PRM 3000
Durchmesserbereich	100 – 800 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Wellenausformung	horizontal	horizontal	vertikal

Produktbeispiel	PRM 800	PRM 1600	PRM 3000
Durchmesserbereich	100 – 800 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Wellenausformung	horizontal	horizontal	vertikal

SWIPE

Produktion von gewellten Schläuchen – WSM

Vollautomatisierte Fertigung flexibler Metallröhren (gewellte Schläuche) durch kontinuierliches, hydraulisches Auspressen von Segment zu Segment.

Formung gewellter Segmente mit mehreren Wellen pro Formvorgang
Gewellte Segmente und zylindrische Segmente können in beliebiger Reihenfolge programmiert werden
Automatisierte Rohrzuführung
Automatisierte Ausförderung der Fertigteile auf dem Rolltisch zur manuellen Entnahme
Fertigung von gewellten Schläuchen bis zu 6.000 mm Länge (abhängig von den Nenndurchmessern)
Zuführungslänge des Materials von 2.000 bis 13.000 mm

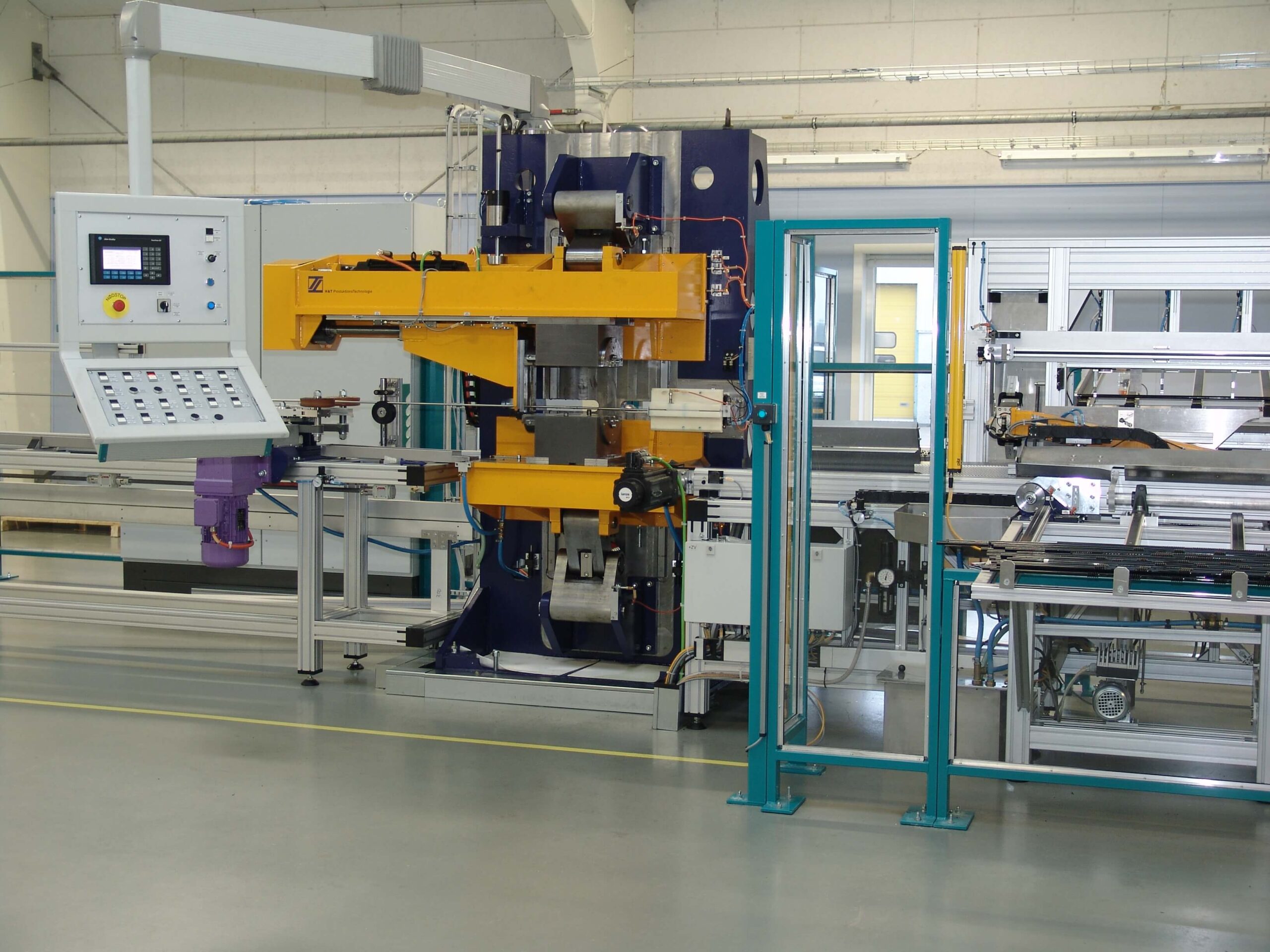

Maschine vom Typ „WSM“ in Horizontalbauweise

WSM

Produktbeispiel	WSM
Wandstärken	0,15 – 1,0 mm
Durchmesserbereich	6 – 80

Produktbeispiel	WSM
Wandstärken	0,15 – 1,0 mm
Durchmesserbereich	6 – 80

SWIPE

Lassen Sie uns zusammenarbeiten!

Wir freuen uns auf Ihr Projekt.

Kontakt

Metallbalg-Formmaschinen

Elastomer-Auspressmaschine – APME

Hauptmerkmale:

Vollständige Formgebung mittels elastomerischem Innendruck

Manuelles Be- und Entladen

Durchmesserspezifische Kassette

Ein-Schritt-Wellenformgebung

Herstellung von ein- und mehrschichtigen Bälgen

Endkonturierung mit speziellen Stütz-Kassetten

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Mechanische Ausdehnungsmaschine – EXPAN

Hauptmerkmale:

Einzelwellen-Formgebung

Kantenerkennungssensoren

Vermeidung von Druckspuren

Robuste, verschweißte Stahlkonstruktion

Flexible Wellenausprofilierung

Schneller Werkzeugwechsel

Anpassbares Basiswerkzeug

Hydraulische Ausdehnungsmaschinen für die Hochleistungsfertigung von Metallbälgen – APMY.

Hauptmerkmale:

Vollständige Formgebung mittels hydraulischem Innendruck

Manuelles Be- und Entladen

Optionales automatisiertes Be- und Entladen

Durchmesserspezifische Kassette

Ein-Schritt-Wellenformung

Fertigung von ein- und mehrschichtigen Bälgen

Bis zu 30 Wellen pro Balg

Endkonturierung mit speziellen Stütz-Kassetten

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Profiliermaschine – PRM

Hauptmerkmale:

Automatisierter Prozessablauf

Servomotorische Axiale Verstellung der Profilwalzen während des Profilierprozesses möglich

Produktion von gewellten Schläuchen – WSM

Hauptmerkmale:

Lassen Sie uns zusammenarbeiten!
