Metallbalg-Formmaschinen

Mechanische Ausdehnungsmaschine – EXPAN

EXPAN Serienmaschinen bieten effiziente Lösungen für die Klein- und Mittelserienfertigung von Metallbalgen für Kompensatoren aus Rohrmaterial. Wir bieten fortschrittliche Maschinen, die speziell für die Formgebung einzelner Wellen in Metallbalgen mittels eines mechanischen Ausdehnungsverfahrens entwickelt wurden.

Einzelwellen-Formgebung

Präzises mechanisches Ausdehnen sorgt für gleichbleibende Ergebnisse bei jeder einzelnen Welle.

Kantenerkennungssensoren

Integrierte Sensoren erfassen die Balgkanten, wobei motorisch gesteuerte Tischhöhenanpassungen die Genauigkeit erhöhen.

Vermeidung von Druckspuren

Das Basiswerkzeug verfügt über eine rotierende Bewegung, um Druckspuren an den Bälgen zu vermeiden.

Robuste, verschweißte Stahlkonstruktion

Für hohe Stabilität konzipiert, sind unsere Maschinen für den Grubenbau vorgesehen (optionale Plattformmontage verfügbar).

Flexible Wellenausprofilierung

Die nachfolgende Profilierung kann mit den Profiliermaschinen der PRM-Serie durchgeführt werden.

Schneller Werkzeugwechsel

Ein vereinfachter Werkzeugwechsel minimiert Ausfallzeiten.

Anpassbares Basiswerkzeug

Leicht anpassbar an verschiedene Durchmesserbereiche, mit hoher Formgebungsflexibilität dank austauschbarer Segmente.

EXPAN 500

Produktbeispiel	EXPAN 500	EXPAN 1600	EXPAN 3000
Durchmesser	100– 500 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Zykluszeit pro Welle	ca. 30 – 45 s	ca. 30 – 45 s	ca. 45 – 90 s

Produktbeispiel	EXPAN 500	EXPAN 1600	EXPAN 3000
Durchmesser	100– 500 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Zykluszeit pro Welle	ca. 30 – 45 s	ca. 30 – 45 s	ca. 45 – 90 s

SWIPE

Hydraulische Ausdehnungsmaschinen für die Hochleistungsfertigung von Metallbalgen – APMY.

Die APMY-Serie liefert effiziente, hochleistungsfähige Lösungen für die Fertigung von Metallbalgen.

Vollständige Formgebung mittels hydraulischem Innendruck

Erreichen Sie die vollständige Wellenformgebung in einem Prozessschritt durch kraftvollen hydraulischen Druck.

Manuelles Be- und Entladen

Manuelles Einsetzen und Entfernen von Hülsen/Balgen für optimale Kontrolle

Optionales automatisiertes Be- und Entladen

Automatisiertes Einsetzen und Entfernen von Hülsen/Balgen für Werkerlose Fertigung und Kontrolle.

Durchmesserspezifische Kassette

System-anpassbare Kassetten, die auf spezifische Durchmesser zugeschnitten sind.

Ein-Schritt-Wellenformung

Erzeugen Sie den gesamten Metallbalg in einem nahtlosen Arbeitsgang.

Fertigung von ein- und mehrschichtigen Balgen

Produzieren Sie sowohl ein- als auch mehrschichtige Balge für vielfältige Anwendungen.

Bis zu 30 Wellen pro Balg

Formen Sie effizient bis zu 30 Wellen in jedem Balg.

Endkonturierung mit speziellen Stütz-Kassetten

Spezialisierte Kassetten formen präzise Endkonturen.

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Flexible Möglichkeiten zur Herstellung von Balgen mit geraden und wellenförmigen Segmenten.

APMY 100

Produktbeispiel	APMY 100	APMY 100 S	APMY 250	APMY 400
Durchmesserbereich	40 – 100 mm	14 – 100 mm	80 – 250 mm	100 – 400 mm
Wandstärke	0,2 – 1,2 mm	0,2 – 3 mm	0,2 – 3 mm	0,2 – 3 mm
Innendruck	200 bar	to 500 bar	200 bar	200 bar
Max. Rohrlänge Eingang	up to 1000 mm	up to 1000mm	up to 1000mm	up to 1000mm

Produktbeispiel	APMY 100	APMY 100 S	APMY 250	APMY 400
Durchmesserbereich	40 – 100 mm	14 – 100 mm	80 – 250 mm	100 – 400 mm
Wandstärke	0,2 – 1,2 mm	0,2 – 3 mm	0,2 – 3 mm	0,2 – 3 mm
Innendruck	200 bar	to 500 bar	200 bar	200 bar
Max. Rohrlänge Eingang	up to 1000 mm	up to 1000mm	up to 1000mm	up to 1000mm

SWIPE

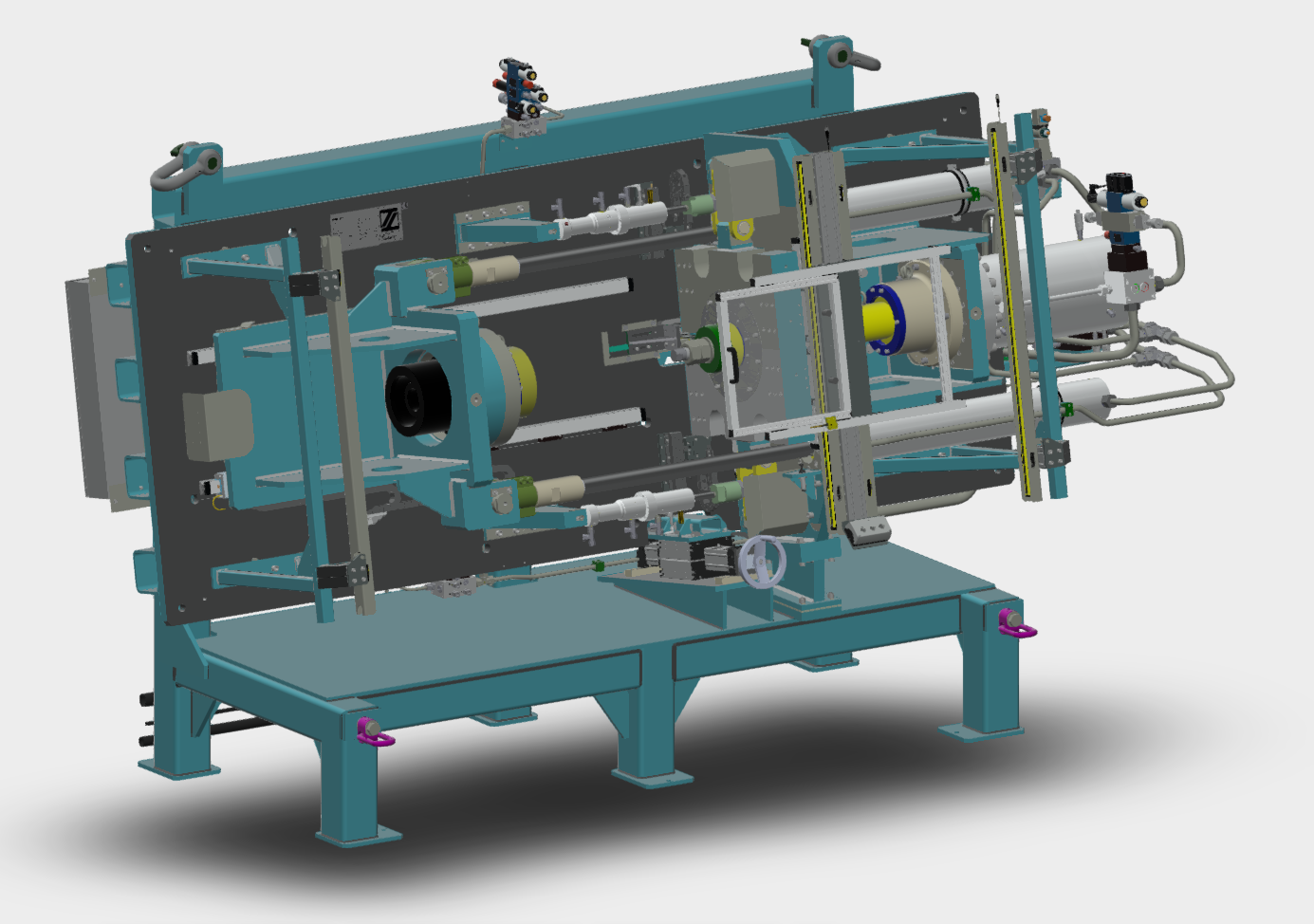

Elastomer-Auspressmaschine – APME

Die APME-Serie ist eine effektive Lösung zur Herstellung von Metallbalgen für Kompensatoren und eignet sich ideal für die Fertigung von Rohren in Klein- bis Mittelserien.

Elastomerformen erfordert wenig Invest in Werkzeuge und ist eine sichere und prozessstabile Variante der Herstellung von Metallbälgen in Rohren.

Vollständige Formgebung mittels elastomerischem Innendruck

Erreichen Sie die vollständige Wellenformgebung durch kraftvollen Elastomerinnendruck.

Manuelles Be- und Entladen

Manuelles Einsetzen und Entfernen von Hülsen/Balgen für optimale Kontrolle.

Durchmesserspezifische Kassette

Systemanpassbare Kassetten, die auf spezifische Durchmesser zugeschnitten sind.

Ein-Schritt-Wellenformgebung

Erzeugen Sie den gesamten Metallbalg in einem nahtlosen Arbeitsgang.

Herstellung von ein- und mehrschichtigen Balgen

Produzieren Sie sowohl ein- als auch mehrschichtige Balge für vielfältige Anwendungen.

Endkonturierung mit speziellen Stütz-Kassetten

Spezialisierte Kassetten formen präzise Endkonturen.

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Flexible Möglichkeiten zur Herstellung von Balgen mit geraden und wellenförmigen Segmenten.

APME 100

Produktbeispiel	APME 100	APME 250
Durchmesserbereich	40 – 150 mm	80 – 250 mm

Produktbeispiel	APME 100	APME 250
Durchmesserbereich	40 – 150 mm	80 – 250 mm

SWIPE

Profiliermaschine – PRM

Die PRM-Profiliermaschinen bieten ein automatisiertes Verfahren, das höchste Präzision und Effizienz bei der Herstellung von Metallbälgen gewährleistet. Dank ihres flexiblen Designs ermöglichen diese Maschinen den unkomplizierten Austausch von Komponenten, wodurch Ausfallzeiten minimiert und die Wartung vereinfacht wird.

Ein wesentlicher Vorteil der PRM-Profiliermaschinen ist die axiale Zuführung der Profilwalzen während des Formvorgangs, die die Genauigkeit der Formgebung verbessert und einen gleichmäßigen Materialfluss sicherstellt. Darüber hinaus ermöglicht die verstellbare Balgunterstützung eine flexible Anpassung an verschiedene Balggrößen, was den Formvorgang für unterschiedliche Anwendungen optimiert.

Mit ihrer fortschrittlichen Automatisierung, benutzerfreundlichen Bedienung und adaptiven Konstruktion liefern die PRM-Profiliermaschinen zuverlässige Leistungen und hochwertige Ergebnisse – eine ideale Wahl für industrielle Formprozesse.

Sicherheit wird GROSS geschrieben – Flächenscanner für Zugänglichkeit und sichere Reduzierung der Geschwindigkeit.

Automatisierter Prozessablauf

Einfach austauschbare Werkzeuge

Servomotorische Axiale Verstellung der Profilwalzen während des Profilierprozesses möglich

Verstellbare Balgunterstützung

PRM 800

Produktbeispiel	PRM 800	PRM 1600	PRM 3000
Durchmesserbereich	100 – 800 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Wellenausformung	horizontal	horizontal	vertikal

Produktbeispiel	PRM 800	PRM 1600	PRM 3000
Durchmesserbereich	100 – 800 mm	350 – 1600 mm	1400 – 3000 mm
Wandstärke	1×0,3 – 5×1,0 mm	1×0,5 – 6×1,0 mm	1×1,0 – 6×1,0 mm
Wellenausformung	horizontal	horizontal	vertikal

SWIPE

Produktion von gewellten Schläuchen – WSM

Vollautomatisierte Fertigung flexibler Metaltröhren (gewellte Schläuche) durch kontinuierliches, hydraulisches Auspressen von Segment zu Segment.

Formung gewellter Segmente mit mehreren Wellen pro Formvorgang
Gewellte Segmente und zylindrische Segmente können in beliebiger Reihenfolge programmiert werden
Automatisierte Rohrzuführung
Automatisierte Ausförderung der Fertigteile auf dem Rolltisch zur manuellen Entnahme
Fertigung von gewellten Schläuchen bis zu 6.000 mm Länge (abhängig von den Nenndurchmessern)
Zuführungslänge des Materials von 2.000 bis 13.000 mm
Maschine vom Typ „WSM“ in Horizontalbauweise

WSM

Produktbeispiel	WSM
Wandstärken	0,15 – 1,0 mm
Durchmesserbereich	6 – 80

Produktbeispiel	WSM
Wandstärken	0,15 – 1,0 mm
Durchmesserbereich	6 – 80

SWIPE

Metallbalg-Maschinen

Mechanische Ausdehnungsmaschine – EXPAN

Hauptmerkmale:

Einzelwellen-Formgebung

Kantenerkennungssensoren

Vermeidung von Druckspuren

Robuste, verschweißte Stahlkonstruktion

Flexible Wellenausprofilierung

Schneller Werkzeugwechsel

Anpassbares Basiswerkzeug

Hydraulische Ausdehnungsmaschinen für die Hochleistungsfertigung von Metallbalgen – APMY.

Hauptmerkmale:

Vollständige Formgebung mittels hydraulischem Innendruck

Manuelles Be- und Entladen

Optionales automatisiertes Be- und Entladen

Durchmesserspezifische Kassette

Ein-Schritt-Wellenformung

Fertigung von ein- und mehrschichtigen Balgen

Bis zu 30 Wellen pro Balg

Endkonturierung mit speziellen Stütz-Kassetten

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Elastomer-Auspressmaschine – APME

Hauptmerkmale:

Vollständige Formgebung mittels elastomerischem Innendruck

Manuelles Be- und Entladen

Durchmesserspezifische Kassette

Ein-Schritt-Wellenformgebung

Herstellung von ein- und mehrschichtigen Balgen

Endkonturierung mit speziellen Stütz-Kassetten

Kombination aus geraden Rohrabschnitten und wellenförmigen Segmenten

Profiliermaschine – PRM

Hauptmerkmale:

Automatisierter Prozessablauf

Servomotorische Axiale Verstellung der Profilwalzen während des Profilierprozesses möglich

Produktion von gewellten Schläuchen – WSM

Hauptmerkmale:
